後期高校受験の結果発表
今日は高校で後期受験の結果発表があるので休みでした。
でも、午後からは学校に入れるようなので、部活をしてきましたｗ
早速、昨日＆今日の製作過程を書いていきますかね。

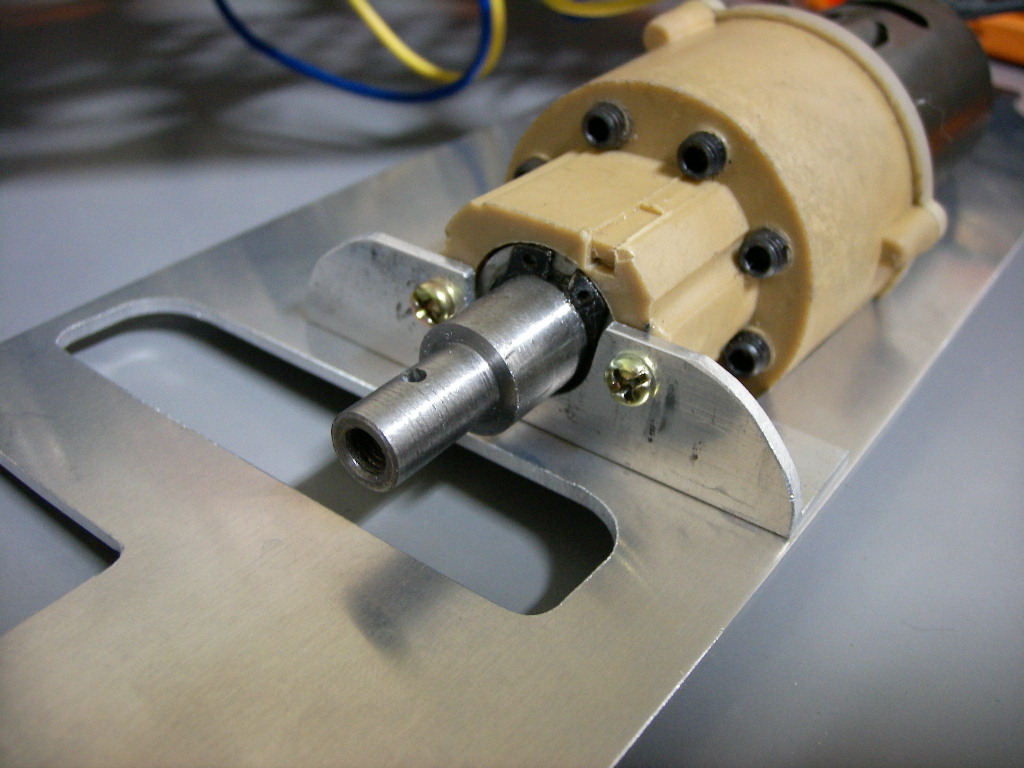

まずは、アーム用モーターにギアを固定し、L字金具でアーム基盤に固定しました。

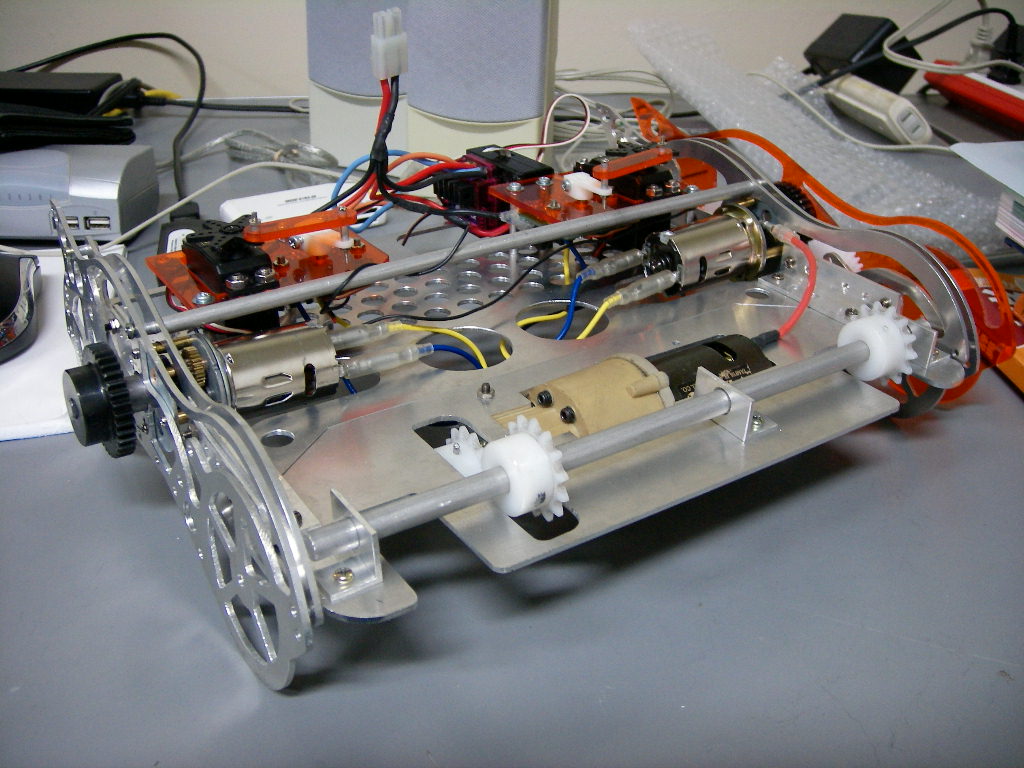

右の写真のようにアーム基盤にはアームに動力を伝えるためにL字金具で8ミリのアルミ棒を固定、ギアもはめました。

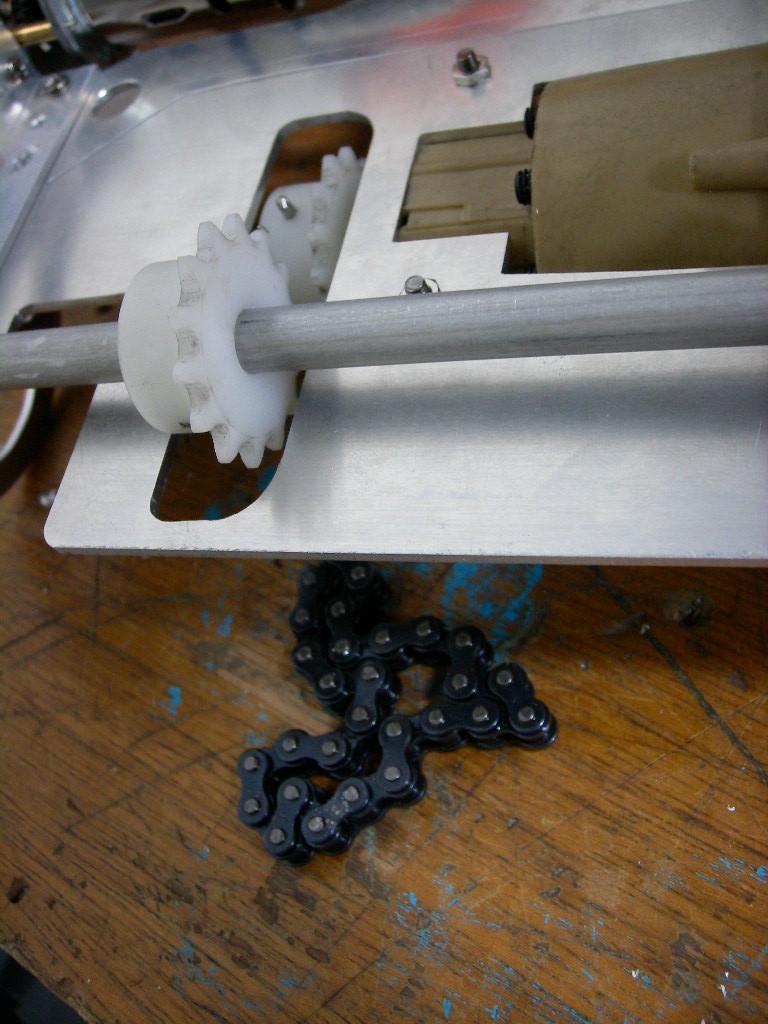

そのときに、モーターについているギアと8ミリ棒についているギアを繋げるチェーンも長さを決めました。
こんな感じで8ミリ棒は固定されてます。
L字金具3つで固定しているので少し不安。
アームからの衝撃に耐えられるか・・・・

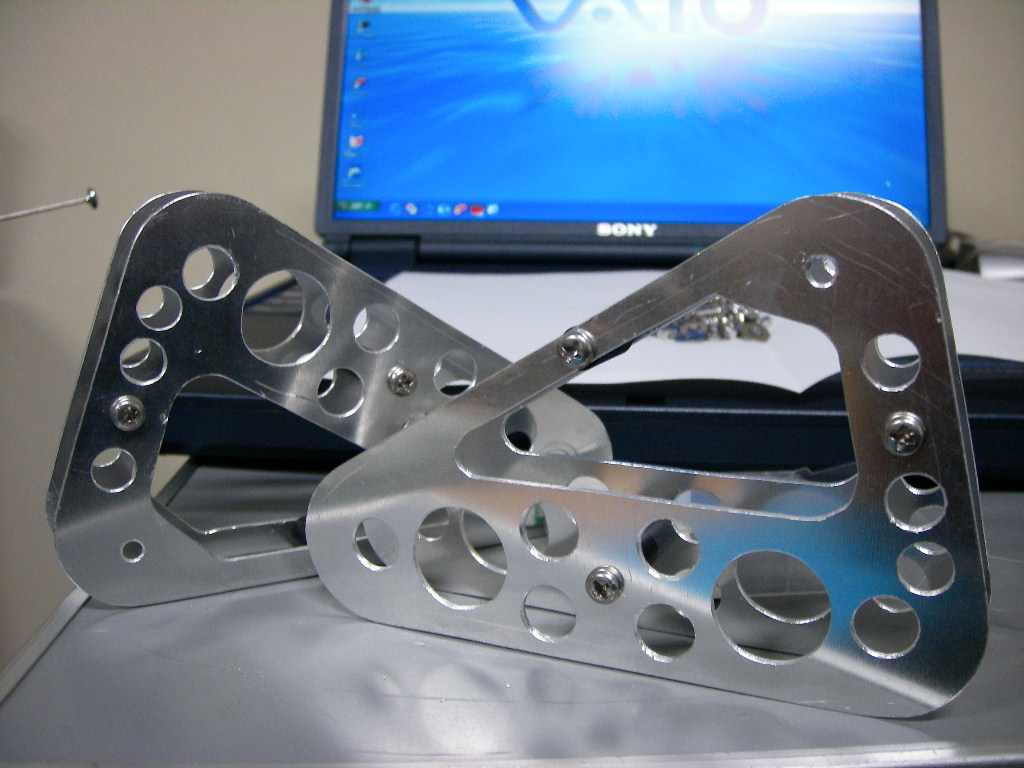

ついでにアームの腕？もほぼ完成ｗ
アームにつけるタイヤ部分はまだ完成してないのでねｗ
というわけで、アーム部分を早く完成させようと思い、爪に8ミリの穴を開けて、バリを取り、完成。
あとは、爪とアームの腕を繋げるためにアルミブロックを完成させてその部分に使う8ミリ棒にピン止め用の穴を開けるだけですｗ
明日には完成かな？

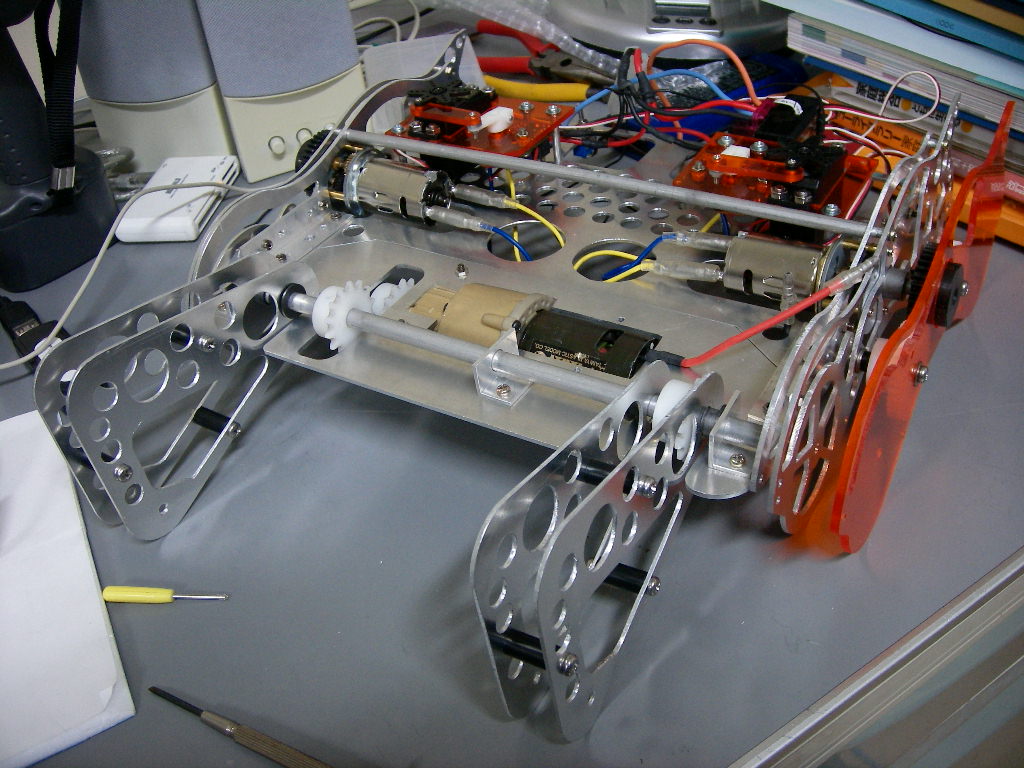

こんな具合に取り付けます。
前のと比べてみたんですが、かなり大きさが違いましたｗｗｗｗｗｗｗｗｗｗ
まぁこれでいくと思いますがねｗ

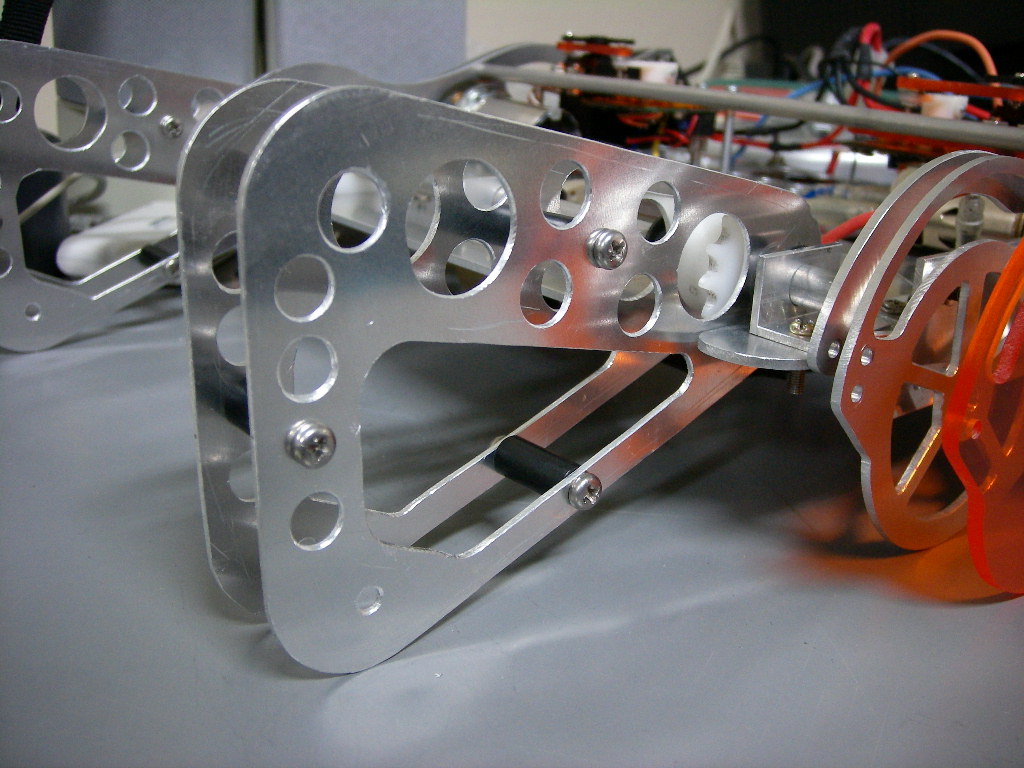

拡大ｗ
アームの大きさが見て分かりますかね？
試合で使い物になるかがものすごく不安だったりしますが、今は気にしないことにしますｗ
これでだめだったら、ESC2006の奴を流用しますｗ
でも、この部分に使うチェーンを短くしたら流用するときに・・・・・・・・・・・まぁ何とかなるでしょｗｗｗ
これで昨日＆今日の製作で書くことは終わり。
書いてみると、やったことが少なく見える・・・・・・orz
まぁ気にせずがんばるってことでｗ
今日はここまで。（終）
